Zylinder für Verbrennungsmotor
In kleiner Stückzahl gefertigte Rohzylinder für einen Verbrennungsmotor

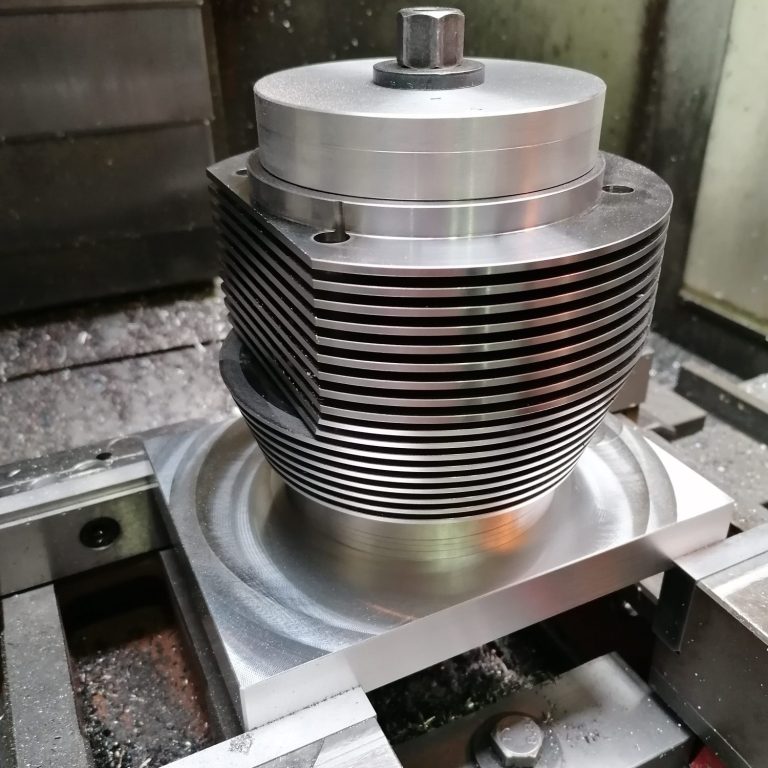

Dargestellte Spannsituation: Bohren der Löcher für Befestigungsstehbolzen
und fräsen der Fläche an den Kühlrippen
Gefertigt auf 3- Achs CNC- Fräsmaschine
Werkstoff: 42CrMo12

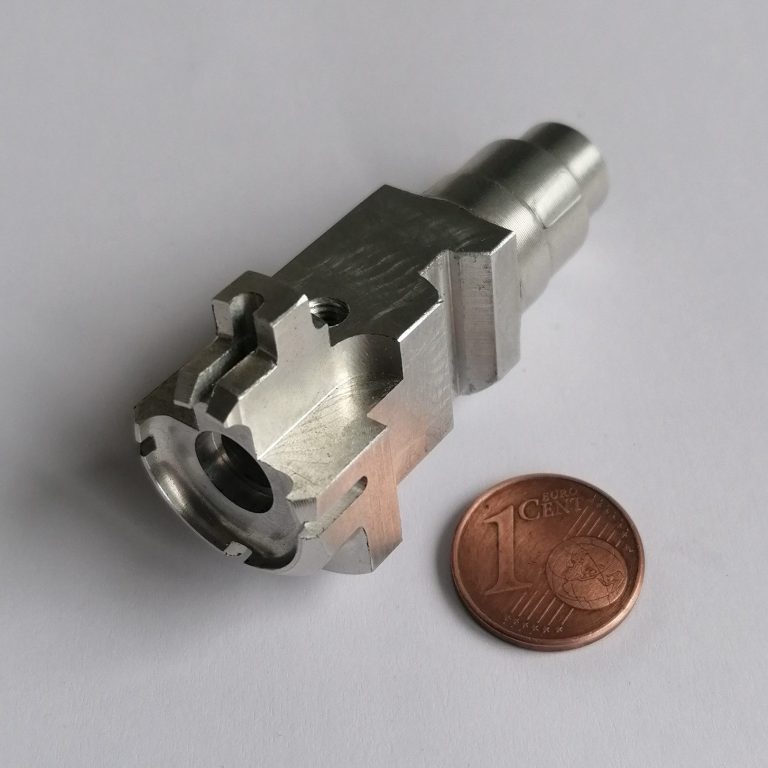

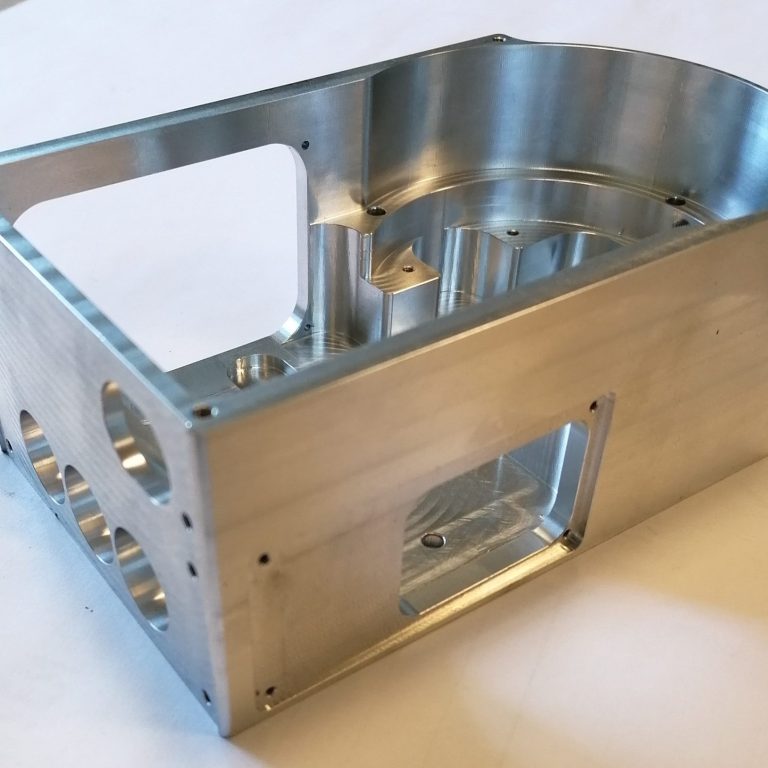

Lagergehäuse für eine Optik- Baugruppe im medizinischen Bereich
Werkstoff: AlMg4,5Mn
Gefertigt auf: MIKRON XSM 400
5- Seiten Komplettbearbeitung
Dreh- u. Frästeil
Werkstoff: CuZn 40Pb2
Teil vorgedreht...
Restbearbeitung:
MIKRON XSM 400 5- Achs CNC Bearbeitungszentrum
Dreh- und Frästeil

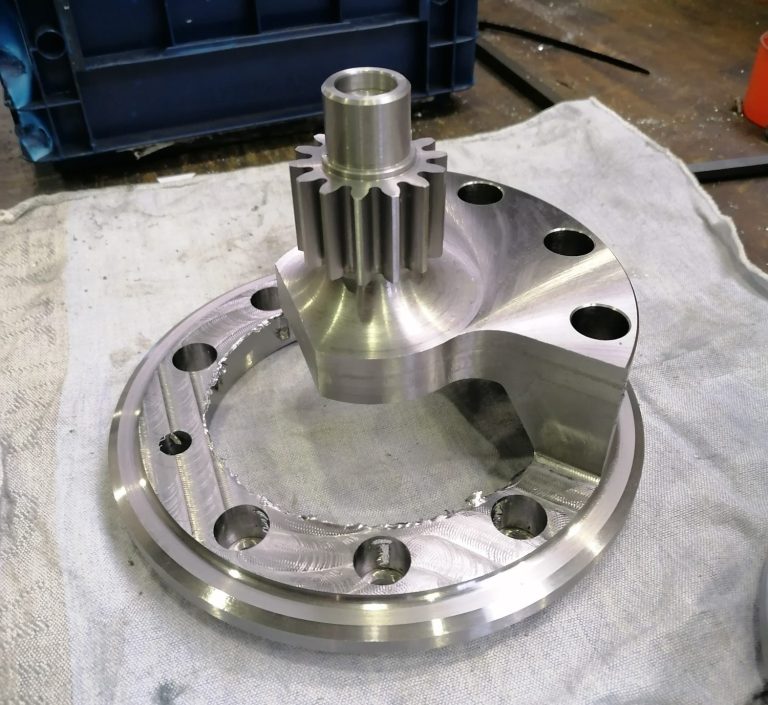

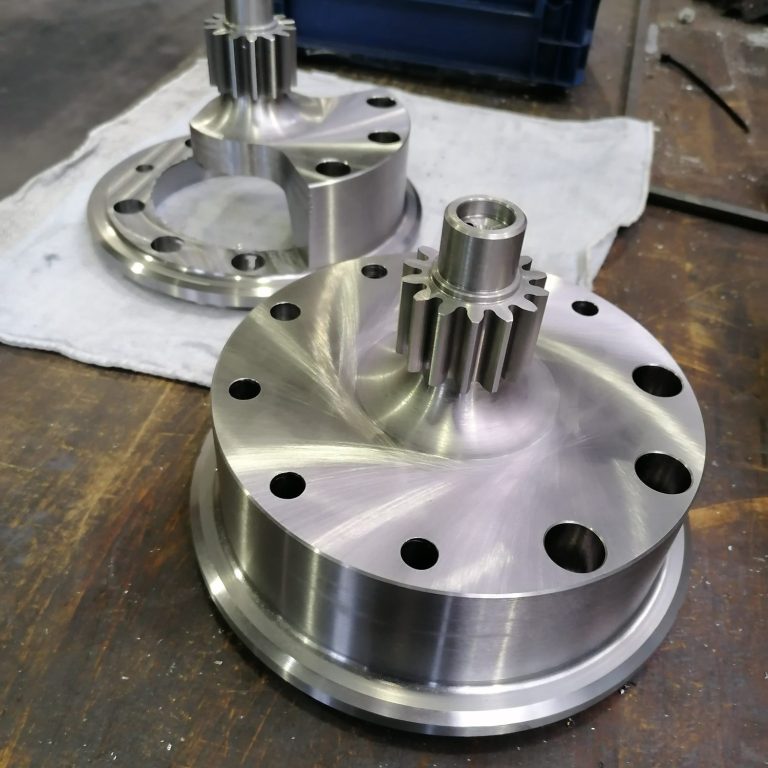

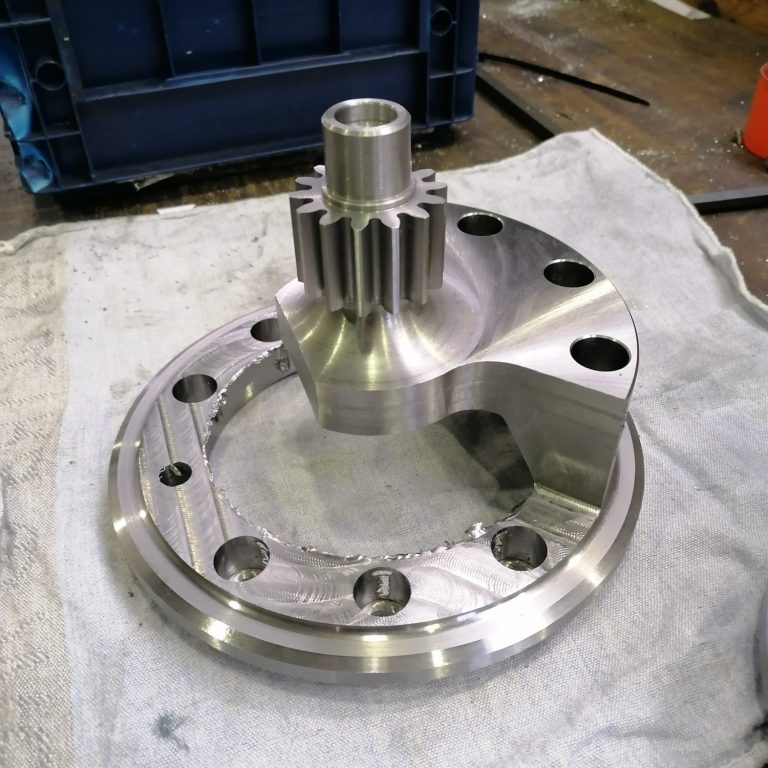

Flansch mit Ritzel
Aus Vollmaterial gedreht...
Auf der Fräsmaschine fertig bearbeitet
Fertig
Dreh- und Frästeil

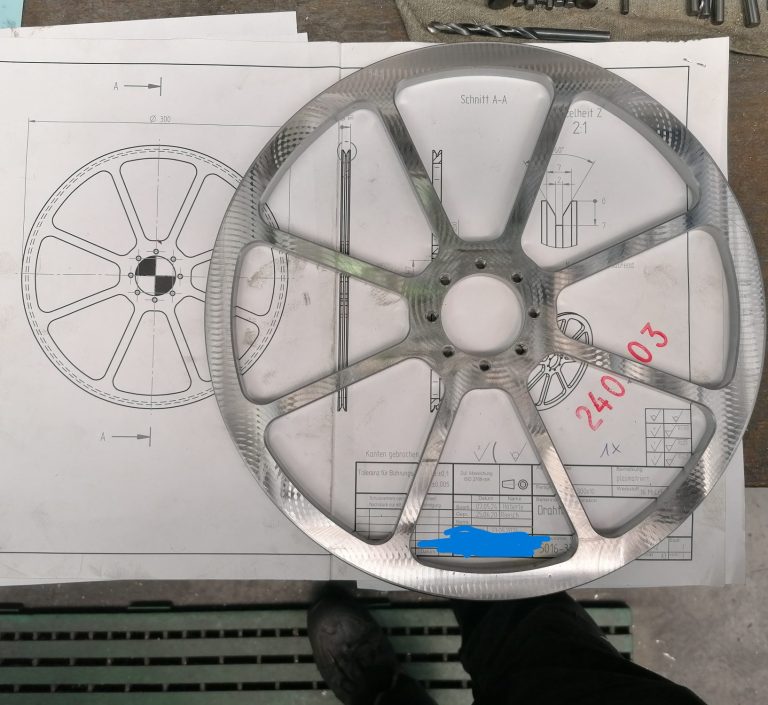

Riemenrad
Vorgefertigt auf der Drehmaschine,
Hilfsbohrungen setzen...

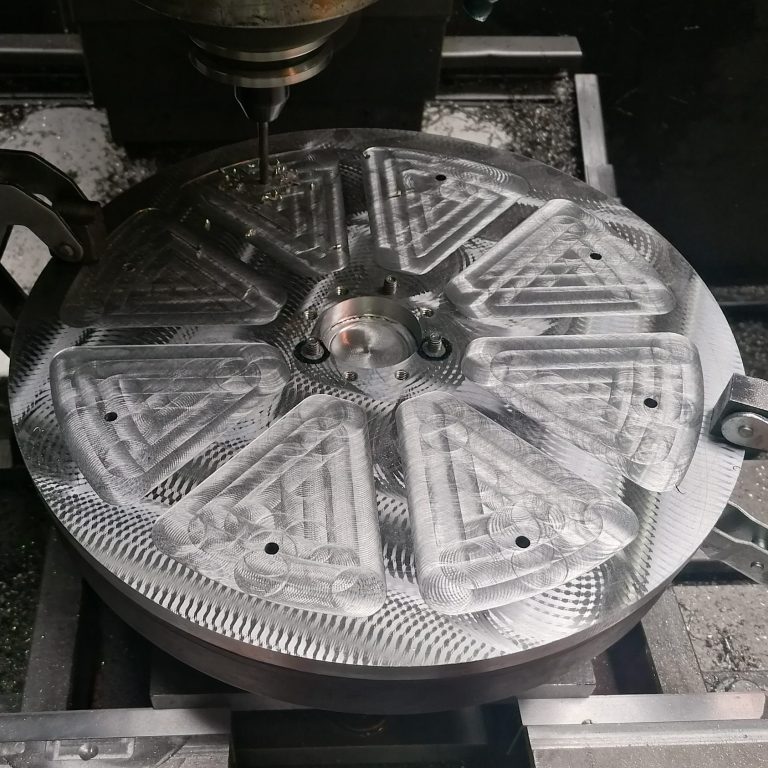

Auf einer Aufspannplatte verschraubt und fertiggefräst...
Dreh- und Frästeil

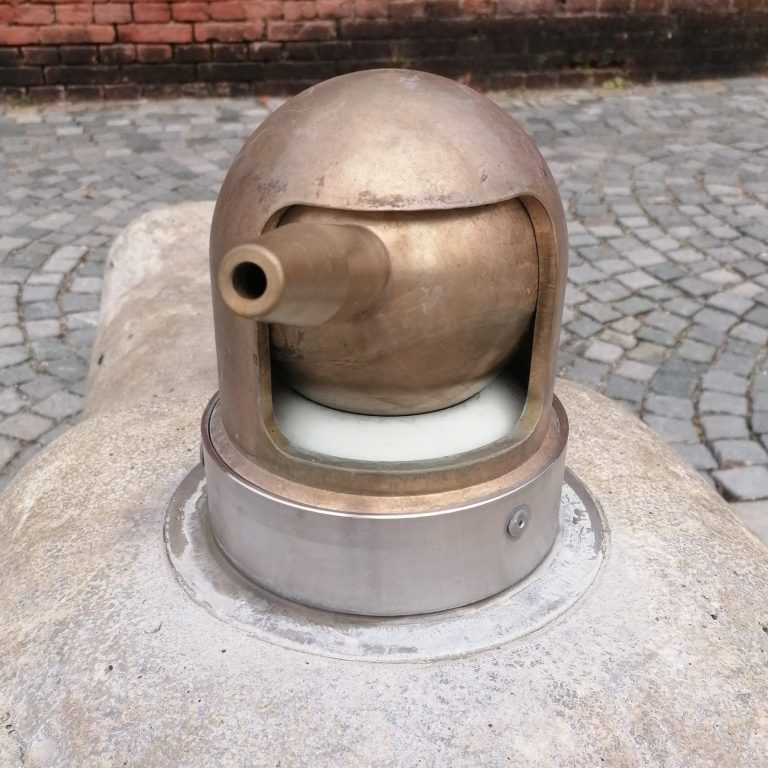

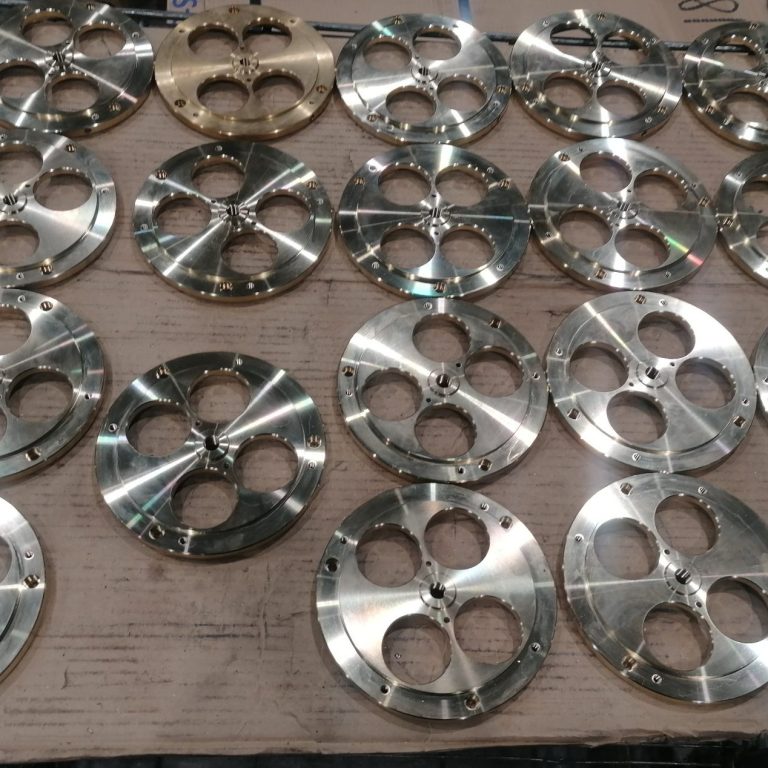

Wasserspritzen für den Glacis Park in Neu Ulm
Material: Messing, Wasseraustrittseite
Bedienerseite

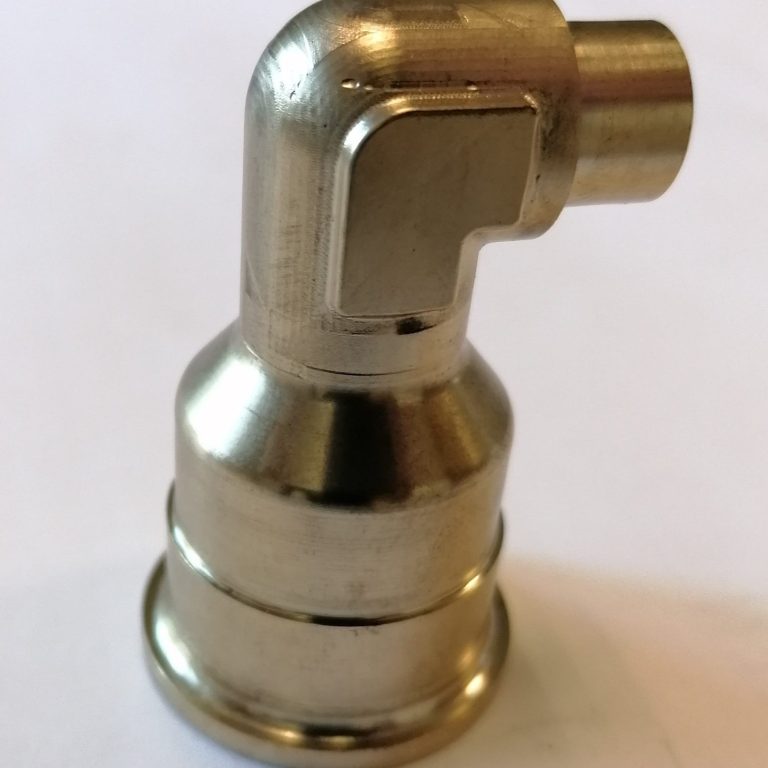

Winkel- Anschluss
Werkstoff: Messing
Unterer Bereich vorgedreht...
Oberer Bereich:
MIKRON XSM 400 5- Achs CNC Bearbeitungszentrum
3D- Komplettbearbeitung
Aufnahmedorn
Werkstoff: AlMgSi1
Komplettbearbeitung auf Viktor V- Turn X200
Dreh- und Fräszentrum

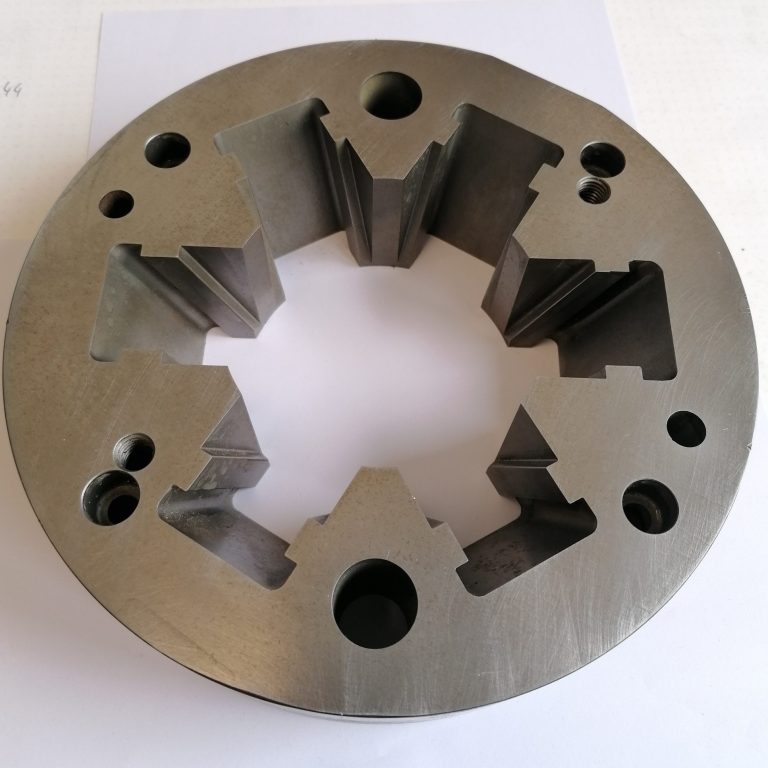

Matrize
Werkstoff: 1.2342
Innenkonturen drahterodiert
auf SEIBU EW A5S mit Feinschlichtgenerator

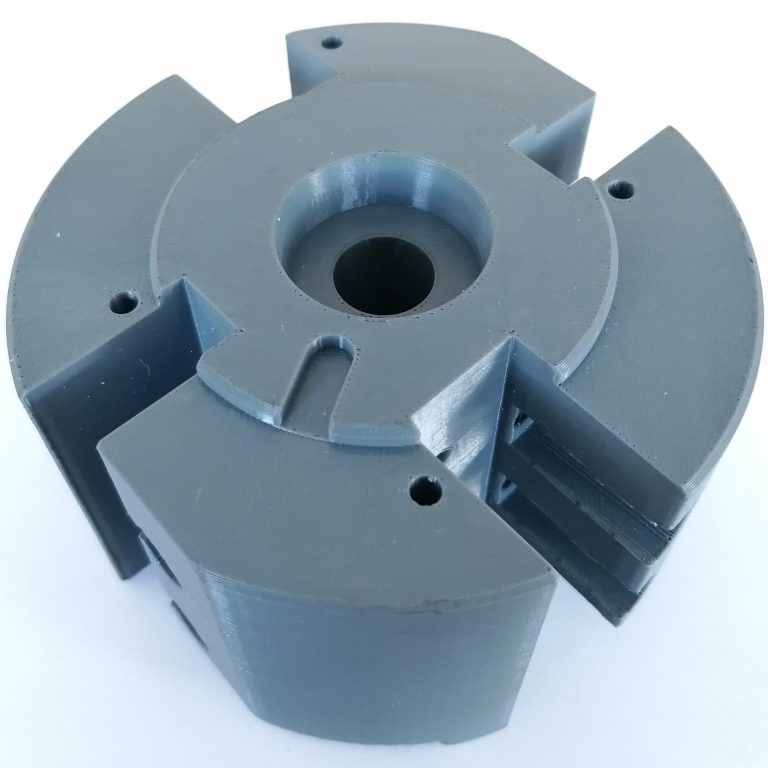

Maschinenbauteil
Werkstoff: Kunststoff
Anschauungsobjekt aus dem 3D- Drucker
Später in Serie gefertigt aus Stahl
